Giải pháp hệ thống camera quan sát đầu máy

 TỔNG QUAN

Cách truyền thống để đo lường tình trạng hoạt động của đầu máy xe lửa đòi hỏi nhiều nhân lực và thời gian, sử dụng phức tạp, cần hiệu quả hơn và không thể phát hiện trạng thái thời gian thực của các bộ phận và bộ phận quan trọng trong quá trình vận hành. Công ty đã phát triển một hệ thống giám sát video từ xa cho đầu máy xe lửa để giải quyết các vấn đề trên. Hệ thống áp dụng công nghệ video độ phân giải cao và công nghệ nhận dạng hình ảnh, có thể phát hiện nhanh chóng, chính xác và theo thời gian thực trạng thái của các bộ phận quan trọng và các thành phần chính của đầu máy, mang lại sự đảm bảo kỹ thuật đáng tin cậy cho hoạt động an toàn của đầu máy.

GIẢI PHÁP

Hệ thống camera quan sát từ xa đầu máy VL8 là hệ thống giám sát video HD mới được phát triển của chúng tôi; Máy chủ video tích hợp được cài đặt bên trong buồng lái của trình điều khiển đầu máy, tích hợp bo mạch chính NVR, đĩa cứng, mô-đun cấp nguồn DC, mô-đun công tắc và màn hình hiển thị 10,1 inch, với tính năng quay video độ nét cao, lưu trữ video và phát lại video trong một thiết bị , dựa trên nền tảng phần mềm N9M. Thiết bị duy nhất đáp ứng yêu cầu truy cập video IPC 8 kênh và tầng cổng mạng gigabit 1 kênh. Mô-đun 4G và mô-đun định vị GPS tích hợp có khả năng giám sát video về tình trạng đường của đầu máy, buồng lái, móc, lối đi, phòng máy, phòng điện và các vị trí khác, với chức năng 4G và GPS để đạt được định vị đầu máy theo thời gian thực và tải lên và lưu trữ dữ liệu hình ảnh.

TÍNH NĂNG

• Máy chủ và thiết kế tích hợp màn hình cảm ứng 10,1 inch, hỗ trợ cả đầu vào cảm ứng và chuột.

• Mỗi máy chủ hỗ trợ đầu vào camera HD 8 kênh và giao diện mạng Gigabit 1 kênh.

• Hai máy chủ được xếp tầng thông qua mạng gigabit, cho phép sao lưu dữ liệu video lẫn nhau.

• Nó được dành riêng cho giao diện RS232 và RS485 và có thể được mở rộng bằng các mô-đun GPS.

• Vỏ được làm bằng vật liệu kim loại có độ bền cao, vừa kín vừa chống cháy nổ.

• Hệ thống sử dụng giảm rung cơ học, chống rung điện tử và chống rung phần mềm, kết hợp ba công nghệ giảm rung toàn diện.

• Máy chủ hỗ trợ đầu vào điện áp rộng từ DC67V đến 143V.

• Áp dụng công nghệ mã hóa tốc độ bit động, thích ứng với các thay đổi băng thông mạng 4G để đảm bảo truyền mạng video mượt mà.

CHỨC NĂNG

(1) Hai thiết bị tích hợp video trên tàu được lắp đặt trong một đầu máy ở phòng lái chính và buồng lái phụ để thực hiện xem đồng thời chức năng giám sát video trong cả hai phòng lái.

(2) Mỗi ​​máy tích hợp video trên bo mạch được dành riêng cho giao diện đầu vào IPC 8 chiều và thiết bị kết hợp cấp nguồn cho IPC.

(3) Định nghĩa IPC tối đa có thể được đặt thành 1920x1080P.

(4) Xem trước, lưu trữ cục bộ, tải xuống và phát lại video.

(5) Xem và phát lại cảnh quay theo thời gian thực từ xa thông qua nền tảng Train phía trên.

(6) Giao diện RS485 dành riêng với sự cách ly để nhận ra kết nối với hộp TAX đầu máy và nhận thông tin từ hộp TAX.

(7) thông qua mạng 4G để tải lên và tải xuống dữ liệu với nền tảng quản lý cấp trên Train.

(8) Cho phép các chức năng báo động như phát hiện khói và lửa.

(9) Cho phép nâng cấp cục bộ máy chủ hoặc tải xuống tệp video qua giao diện USB 3.0.

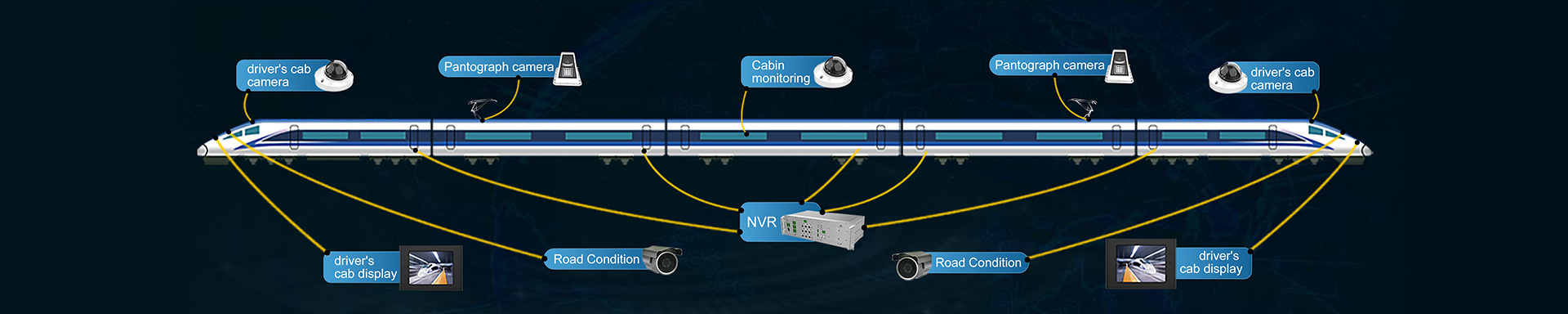

SƠ ĐỒ TỔNG HỢP HỆ THỐNG
